HCB05 heavy-duty handmatige hendel takel, takel -iliftequip.com

De heavy-duty handmatige hefboomkettingtakel is een handbediende takel die gemakkelijk te gebruiken en te dragen is. Het is sterk en draagbaar en heeft hoge veiligheidsprestaties. Het is geschikt voor gebruik in fabrieken, mijnen, bouwplaatsen, dokken, dokken, magazijnen, enz. De installatie van machines en het heffen van lading, vooral voor open en niet-aangedreven operaties, toont zijn superioriteit.

The lever hoist has model HCB10, HCB20, HCB30, HCB50, HCB100, HCB200 for different capacity 1ton, 2ton, 3ton, 5ton, 10ton, 20ton.

Kenmerken:

Compact ontwerp, volledig stalen constructie, lichte handpull
Het hefvermogen van 2.200 lb is meer dan voldoende voor de meeste industriële toepassingen
De handaangedreven takel maakt gebruik van tandwielen die het verdelen van lasten vergemakkelijken, wat het heffen van zware lasten gemakkelijk maakt
Drop-gesmede haken die zijn ontworpen om langzaam te buigen om te waarschuwen voor overbelasting.
Gebouwd om te voldoen aan de CE-veiligheidsnorm

i-Lift nr.		2110602		2110604		2110605		2110606		2110607		2110608
Model		HCB10		HCB20		HCB30		HCB50		HCB100		HCB200
Beoordeelde capaciteit	Kg (lb)	1000(2200)		2000(4400)		3000(6600)		5000(11000)		10000(22000)		20000(44000)
Standaard hefhoogte	mm (in.)	2500/3000（100/120）				3000/5000(120/200)
Test belasting	KN	12.5		25		37.5		62.5		125		250
Inspanning op nominaal vermogen	N	310		320		360		400		430		430
Nee. Van lastketting valt		1		2		2		2		4		8
Min. Afstand tussen haken H	mm (in.)	300(12)		380(15)		470(18.5)		600(23.6)		730(28.7)		1000(40)
Dia. Van lastketting	mm (in.)	Ø6x18		Ø6x18		Ø8x24		Ø10x30		Ø10x30		Ø10x30
		(0.2x0.7)		(0.2x0.7)		(0.3x0.9)		(0.4x1.2)		(0.4x1.2)		(0.4x1.2)

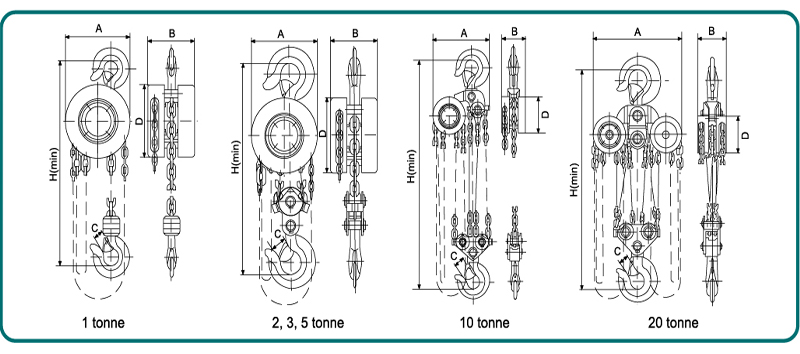

Dimensies	A mm (in.)	142(5.6)		142(5.6)		178(6.8)		210(8.3)		358(14.1)		580(22.8)
	B mm (in.)	130(5.2)		130(5.2)		139(5.6)		162(6.4)		162(6.4)		189(7.4)
	C mm (in.)	22(0.9)		26(1)		32(1.2)		44(1.7)		50(2)		70(2.7)
	D mm (in.)	142(5.6)		142(5.6)		178(6.8)		210(8.3)		358(14.1)		580(22.8)
Netto gewicht	kg (lb)	9.2(20.2)	10(22)	12(26.4)	14(30.8)	20.2(44.4)	22.7(50)	32(70.4)	35(77)	65(143)	68(150)	148(325.6)	155(341)
Bruto gewicht	kg (lb)	9.6(21)	10.4(23)	13.1(28.8)	14.5(31.9)	20.8(45.8）	23.3(51.3)	33(72.6)	36(79.2)	67(147.4)	80(176)	150(330)	180(396)
Extra Weight Per Metre of Extra Lift	(pcs)	1.65		2.5		3.7		5.2		9.6		19.2

Operatie procedure:

1.Het is ten strengste verboden om de overbelasting van de kabel te gebruiken.

2. Het is ten strengste verboden om te werken met andere bevoegdheden dan mankracht.

3. Controleer voor gebruik of de onderdelen intact zijn, de transmissiedelen en de hijsketting goed zijn gesmeerd en dat de stationaire toestand normaal is.

4.Controleer of de bovenste en onderste haken zijn opgehangen voordat u gaat heffen en of de hijsketting verticaal moet worden opgehangen. Er mogen geen gedraaide schakels zijn en het onderste haakframe van de ketting met dubbele rij mag niet worden omgedraaid.

5. De operator moet in hetzelfde vlak staan als het armbandwiel om de armband te laten zwaaien, zodat het armbandwiel met de klok mee draait, zodat het gewicht kan worden verhoogd; bij het omkeren van de armband kan het gewicht langzaam verlaagd worden.

6.Bij het tillen van zware voorwerpen is het personeel strikt verboden werkzaamheden te verrichten of onder zware voorwerpen te lopen om zware ongevallen te voorkomen.

7.Tijdens het tillen, ongeacht of het gewicht stijgt of daalt, moet de kracht bij het trekken aan de armband gelijkmatig en zacht zijn. Gebruik geen overmatige kracht om te voorkomen dat de armband springt of de borgring.

8.Als de gebruiker constateert dat de trekkracht groter is dan de normale trekkracht, moet hij deze onmiddellijk stoppen met gebruiken. Voorkom schade aan de interne structuur om ongelukken te voorkomen.

9.Nadat het zware object veilig en stevig is geland, verwijdert u de haak van de ketting.

10. Na gebruik voorzichtig hanteren, op een droge, geventileerde plaats leggen en de smeerolie aanbrengen.
